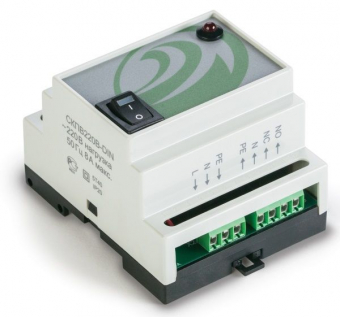

Контроллер СКПВ220В-DIN

Контроллер СКПВ220В-DIN предназначен для обработки сигналов от датчиков контроля протечки воды и выдачи управляющего сигнала на исполнительное устройство, перекрывающее воду. Обеспечивает световое и звуковое оповещение об аварии. Он устанавливается в силовом шкафу и крепится на DIN-рейку. На лицевой панели контроллера расположена кнопка включения Сеть и красный светодиод Авария. Переключатель Сеть предназначен для включения/выключения питания контроллера. Во включенном состоянии индикатор на переключателе загорается. Красный светодиод Авария включается в том случае, когда система фиксирует протечку воды. В нормальном состоянии он выключен.

Контроллер СКПВ220В-DIN имеет:

• три входа для подключения датчиков контроля протечки воды;
• реле с нормально разомкнутым и нормально замкнутым контактом, 220 В, 0,5 А для управления исполнительными устройствам (электромагнитный клапан, кран шаровой с электроприводом, насоси т. д.);
• реле с нормально разомкнутыми контактами, которое дает возможность подключения дополнительной сигнализации (сирена, сигнальная лампа и т. д.) или выдачу сигнала о протечке в другие системы, (например, на охранные, умный дом и т. д.).

Схема подключения датчиков и электроприводов шаровых кранов к модулю управления:
